型號及吊鉤：
1、型號MODEL：WHK40、WHK65、WHK85、WHK100
2、吊鉤HOOK
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 吊座 | 1 | 6 | 制動塊軸 | 1 | 11 | 安全銷 | 1 |
| 2 | 吊鉤本體 | 1 | 7 | 半軸 | 1 | 12 | 銷軸 | 1 |
| 3 | 襯套 | 1 | 8 | 罩殼 | 1 | 13 | 軟軸支架 | 1 |
| 4 | 吊鉤軸 | 1 | 9 | 欄桿 | 1 | |||
| 5 | 制動塊 | 1 | 10 | 止索架 | 1 | 14 | 連接板 (用戶按實際配置) | 1 |
材 料:
吊鉤/吊架/制動塊：SUS316L
襯套：銅
供貨范圍：
1/操作手柄
2/靜水壓力釋放器
3/首部吊鉤1個
4/尾部吊鉤1個
注：只能使用認可的軟軸
注 意：
1/必須由熟練工按照本裝置進行
2/不允許對機構進行維修
3/如果它的設施，測試和維護不會根據指示，完成這個裝置的生產商或供應商不承擔任何責任。
靜水壓力釋放器：
| 序號 | 名稱 | 數量 |
| 1 | 推桿 | 1 |
| 2 | 推桿套餐 | 1 |
| 3 | 外殼 | 2 |
| 4 | 彈簧 | 1 |
| 5 | 墊圈 | 1 |
| 6 | 接頭 | 1 |
| 7 | 過濾器 | 1 |

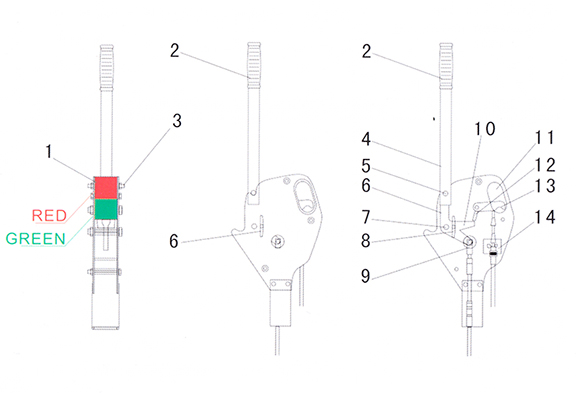

釋放裝置：
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 側板 | 2 | 8 | 安全銷 | 1 |
| 2 | 釋放手柄 | 1 | 9 | 軟軸支架 | 2 |
| 3 | 螺栓墊圈 | 1LOST | 10 | 操作桿 | 1 |
| 4 | 套管 | 1 | 11 | 應急釋放罩殼 | 2 |
| 5 | 滾柱 | 1 | 12 | 鎖緊桿 | 1 |
| 6 | 管子 | 1 | 13 | 應急釋放手柄 | 1 |
| 7 | 軸 | 1 | 14 | 軟軸支架 | 1 |

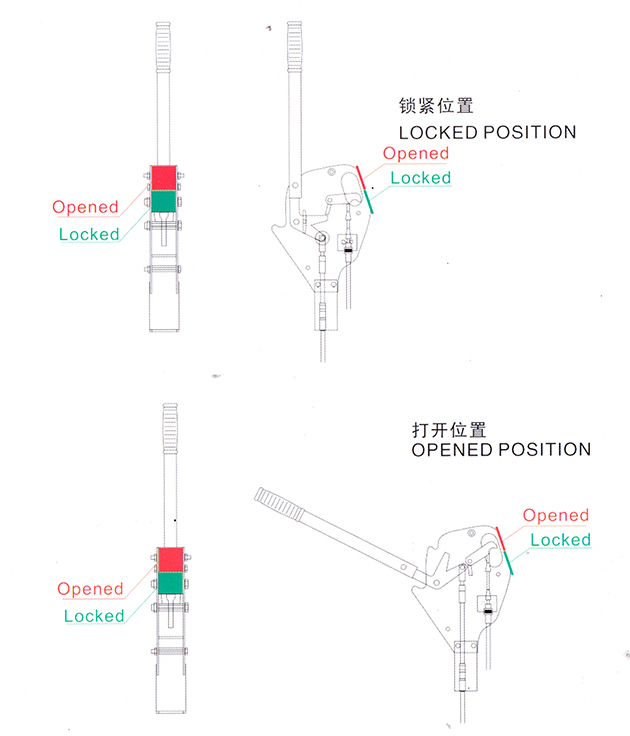

釋放手柄操作：
標準吊鉤布置：
| 序號 | 名稱 | 數量 |
| 1 | 吊鉤裝置 | 2 |
| 2 | 靜水壓力釋放器 | 1 |
| 3 | 操作手柄 | 1 |
| 4 | 連接軟軸 | 1 |
| 5 | 尾部吊鉤軟軸 | 1 |
| 6 | 首部吊鉤軟軸 | 1 |
| 7 | 銘牌 | 2 |
吊 環：
所有吊環（一部分不是我們供應的）必須由制造商批準
安全系數：min.6
參考尺寸：
5.00T SWL
內徑：
Max.190mm
Min.160mm
所有吊環必須由主管部門批準。
軟軸規格：
使用船用推式軟軸
采用不銹鋼h或其他抗腐蝕材料制作
1.環境溫度：-40℃ to +130℃
2.行程：101mm(4")
配件
3.偏斜角度：Max.8°
4.型號：41+#for3.36-8.5T SWL.
316#for hydrostat
5.最小彎曲半徑：416#：254mm 316#：177mm
按莫爾斯或RINGSPAN規格制作
